无机纤维喷涂机使用说明

2025-05-18 私有来自:《文件夹1》

1. 产品概述

· 型号：oz-3000型

· 用途： 用于无机纤维材料的喷涂施工，广泛应用于建筑保温、隔音降噪等领域。

· 特点：

o 喷涂，覆盖面积大。

o 喷涂均匀，施工质量高。

o 操作简单，维护方便。

2. 使用前的准备工作

材料准备：

· 无机纤维喷涂材料（无机纤维；玻璃纤维；植物纤维）。

· 水和喷涂专用胶（根据产品要求）。

工具准备：

· 喷涂机、水桶、搅拌设备、输料管、喷嘴。

· 防护装备：口罩、手套、防护服、护目镜。

施工环境：

· 确保施工区域干净，无尘土飞扬。

· 保持良好的通风条件，避免粉尘对人体造成伤害。

3. 操作步骤

1. 设备组装与调试：

1. 将喷涂机、输料管连接好，并确保各接口密封。

2. 调试风机风量和胶泵压力（根据喷涂材料设置）。

3. 检查喷嘴是否畅通，必要时进行清理。

2. 材料准备与搅拌：

1. 根据产品说明将无机纤维材料放置棉仓；水和喷涂专用胶混合放置胶桶内

2. 使用搅拌设备充分搅拌至均匀无结块状态。

3. 开始喷涂：

1. 打开风机远控开关，调整压力至合适值。

2. 远控开关启动喷涂机，开始喷涂施工。

4. 施工参数调节：

· 根据施工需求调节喷嘴大小和喷涂距离。

· 保持均匀的喷涂速度，避免漏喷或过厚。

5. 喷涂完成后处理：

1. 关闭喷涂机

2. 清理设备和施工现场，确保环境整洁。

3. 注意事项

4. 操作：

o 操作人员必须佩戴防护装备，避免粉尘吸入或眼睛接触。

o 施工时保持通风良好，必要时使用排气设备。

设备维护：

o 喷涂机和输料管应定期清理，防止堵塞。

o 避免长时间空转喷涂机，以免损坏设备。

材料储存：

无机纤维材料应存放在干燥、阴凉的环境中，避免受潮结块。

5. 维护与保养

日常维护：

o 每次使用后清理喷涂机和输料管内的残留物。

o 检查设备密封性，确保无泄漏现象。

1.

定期检查：

2.

o 定期检查喷嘴、气泵和其他关键部件的磨损情况。

o 对空气压缩机进行润滑和清洁，延长使用寿命。

3.

存放注意事项：

4.

o 设备应存放在干燥、防尘的环境中。

o 长期不用时，应断开电源并进行清理。

6. 常见问题解答

1. 喷涂机无法启动？

· 检查电源是否接通；急停是否打开

· 确认远控开关否正常工作。

2. 喷涂不均匀？

· 调整喷嘴大小或喷涂距离。

· 确保材料搅拌充分，无结块。

· 清理输料管内的堵塞物。

设备安装说明

Equipment installation instructions

1. 电源安装

Power installation

本设备配有2m左右连接线,使用电缆为国标2x6²+1橡套电缆。将其取出带有插头的一面连接于设备控制面板主电源插座，带有线号标识的一端连接于施工场地电箱（备注：工地电源要求60A以上2P漏电断路器；电缆长度100米以内；家用插座无法使用）

This equipment is equipped with about 2m connecting line, using the cable for the national standard 2x6 rubber sleeve cable. Remove one side with a plug and connect it to the main power socket of the equipment control panel, and one end with the line number mark is connected to the electric box of the construction site (Note: the power supply of the site requires above 60A 2P leakage circuit breaker; the cable length is within 100 meters;The household socket cannot be used. )

2. 设备运转调试（3000型蜂鸣器响检查供电错误排除后再进行操作；220v无此功能）Equipment operation and debugging (type 3000 buzzer sound check power supply error exclusion before operation；Without this function)

打开设备总闸观看设备内部相序保护器指示灯（绿灯亮：设备供电正常；黄灯亮：

设备供电相序错误，在总电源处更改，ABC变换ACB等任意调换其中两相线位就

可完成调整指示灯绿灯亮即可；红灯亮：设备供电出现缺相或零线与火线反接

需检查供电接线处）（备注：拆卸线时必须在断电情况下操作）完成后即可操作（220v无此功能）Open the equipment main gate to watch the equipment internal phase sequence protector indicator light (green light: equipment power supply is normal; yellow light on: The power supply phase order of the equipment is wrong, and the total power supply is changed, and the two phase lines are arbitrarily changed by ABC conversion ACB The green light can be adjusted; the red light: the equipment has missing phase or the zero line and the fire line The power supply connection should be checked) (Note: the line must be operated under power failure when removing the line) and the operation can be completed after completion（Without this function）

3. 棉管与设备连接

Cotton pipe is connected to the equipment

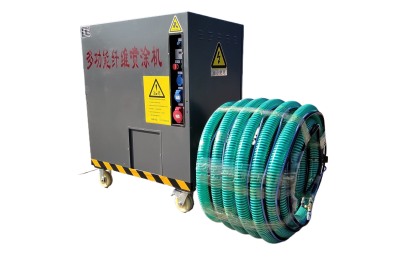

本设备配有一根30m左右棉管及附属管线。将棉管打开，一端带有喷嘴的管头拉至施工场地出，将另一端接至设备，高压胶管接至胶泵接头出，控制线接至设备面板36V控制线插座处，打开急停开关测试控制线操作（急停打开方法，将急停帽顺时针旋转有明显弹出动作是即可。如没有，说明急停已是开启状态）

This equipment is equipped with a 30m cotton pipe and auxiliary pipeline. Open the cotton pipe, pull the pipe [head] with the nozzle to the construction site, connect the other end to the equipment, connect the high pressure hose to the joint of the rubber pump, connect the control line to the place of the 36V control line socket of the equipment panel, open the emergency stop switch to test the control line operation (open the emergency stop opening method, the emergency stop cap is rotating clockwise with obvious pop action. If not, the emergency stop is on)

4. 无机纤维棉与胶水配比调整

Adjust the ratio of inorganic fiber cotton and glue

无机纤维棉与胶的配比可根据施工人员的喷涂习惯和喷涂速度而定没有特定的标准，设备出厂值为棉插板二分之一处；胶压力为 关闭喷嘴状态下1.5-2.0 MPA（优等胶与水比例在1：10的情况下）

The ratio is set according to the spraying habits and spraying speed, the factory value of the equipment is half of the cotton insert plate; the glue pressure is 1.5-2.0 MPA when the nozzle is closed (the ratio of superior glue to water is 1:10)

5. 风机风量调整

Air volume adjustment of fan

风量风压调整为数字分段调整，根据棉的质量；种类的不同需要的调整。国产无机纤维棉风量控制在80-100之间；国产植物纤维棉60-80之间；进口玻璃纤维40-60之间；进口植物纤维50-70之间。以上数据仅供参考，需灵活掌握！

Air volume and pressure are adjusted to digital segments according to the quality of cotton; different types. The air volume of domestic inorganic fiber cotton is controlled between 80-100; domestic plant fiber cotton between 60-80; imported glass fiber between 40-60; imported plant fiber between 50-70. The above data is for your reference only, and you need to master it flexibly!

6. 枪头喷嘴角度调整

[head] and nozzle angle adjustment

本设备在出厂时有保护卡的，在使用中要将保护保护卡拆掉（保护卡为喷嘴顶端红色塑料制品，侧面有螺丝固定，请勿取下。）喷口两侧喷嘴为扇形雾状喷嘴弯曲喷嘴与出口之间铁板已形成水雾交叉即可使用。喷嘴在异物堵塞是可180度旋转钥匙手柄清除，清除后回位使用

When the protection card leaves the factory, the protection card should be removed in use (the protection card is red plastic products at the top of the nozzle, with screws on the side, do not remove.) The nozzle on both sides of the nozzle is fan-shaped fog curved nozzle, and the iron plate between the nozzle and the outlet has formed a water mist cross can be used. In the blockage of foreign [body], the nozzle can remove 180 degrees rotating key handle, and then use back

调 整 前 调 整 后

Before adjustment After adjustment

新注：请勿取下保护卡子

New Note: Do not remove the protective card

7.喷涂现场

Spray site

减速机换油周期每一年换油一次；胶泵每年换油一次。棉机电机；胶泵电机；减速机；胶泵；保修1年（人为错误操作;使用电压不符，运行电压不能低于210v；使用不合格棉不在保修之内）

The reducer oil change cycle changes the oil once a year; the rubber pump changes the oil once a year. Cotton electromechanical machine; rubber pump motor; reducer; rubber pump; 1 year warranty (Human error operation; Inconsistent use voltage；Operating voltage is not less than 210v；unqualified cotton is not under warranty)
